トレーサビリティ確認対象の保存と切替

概要

Next Design のトレースページでは、トレーサビリティ確認の観点に応じて、トレースページの表示対象モデルやその並び順を複数保存しておき、いつでもすぐに表示を切り替えられます。

トレースページに表示しているモデルの並びのことを、 トレース設定情報 と呼びます。

以下では、トレース設定情報の保存と切り替えの方法について、次の順で説明します。

  • モデルの並びを保存する
  • モデルの並びを切り替える

モデルの並びを保存する

モデルの並びを保持しているトレース設定情報に名前を付けて保存するには、次の手順で行います。

モデルの並びを保存する

操作手順

  1. トレースページ上部のツールバーから [トレースビューの設定情報を編集] アイコンをクリックして、[トレース設定情報の管理] ダイアログを表示します。
  2. [トレース設定情報の管理] ダイアログで [編集] ボタンを押下すると、[トレースツリーの設定] ダイアログが表示されます。
  3. [トレースツリーの設定] ダイアログで名前を入力して [OK] ボタンを押下すると、[トレース設定情報] 一覧が更新されます。
  4. [トレース設定情報の管理] ダイアログで [OK] ボタンを押下すると、モデルの並びが保存されてツールバー上の [表示対象] プルダウンリストから選択できるようになります。

モデルの並びを切り替える

別の名前のトレース設定情報を追加して切り替えできるようにするには、次の手順で行います。

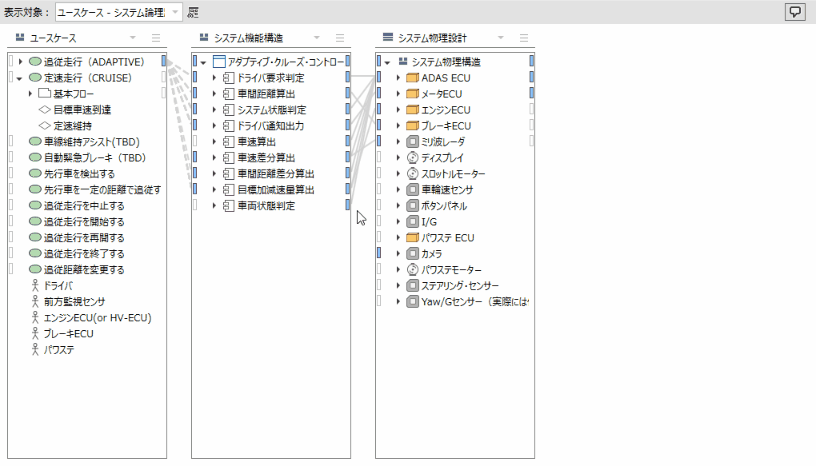

モデルの並びを切り替える

操作手順

  1. ツールバーから [トレースビューの設定情報を編集] アイコンをクリックして、[トレース設定情報の管理] ダイアログを表示します。
  2. そのダイアログで [追加] ボタンを押下して、[トレースツリーの設定] ダイアログで名前を入力します。
  3. 続けて、[追加] ボタンを押下して、レーンに表示するモデルを選択して [トレース系列] リストに追加します。
  4. [トレースツリーの設定] ダイアログで [OK] ボタンを押下すると、[トレース設定情報] 一覧に入力した名前のトレース設定情報が追加されます。
  5. [トレース設定情報の管理] ダイアログで [OK] ボタンを押下すると、入力した名前のトレース設定情報が保存され、ツールバー上の [表示対象] プルダウンリストで切り替えられるようになります。

Note

  • トレースページでレーンに表示しているモデルの構成を変更すると、表示対象のトレース設定情報が自動更新されます。

注意

  • [トレースツリーの設定] ダイアログで少なくとも1つのモデルを [トレース系列] リストに追加しておかないと、トレースページでレーン追加などの設定変更ができません。
